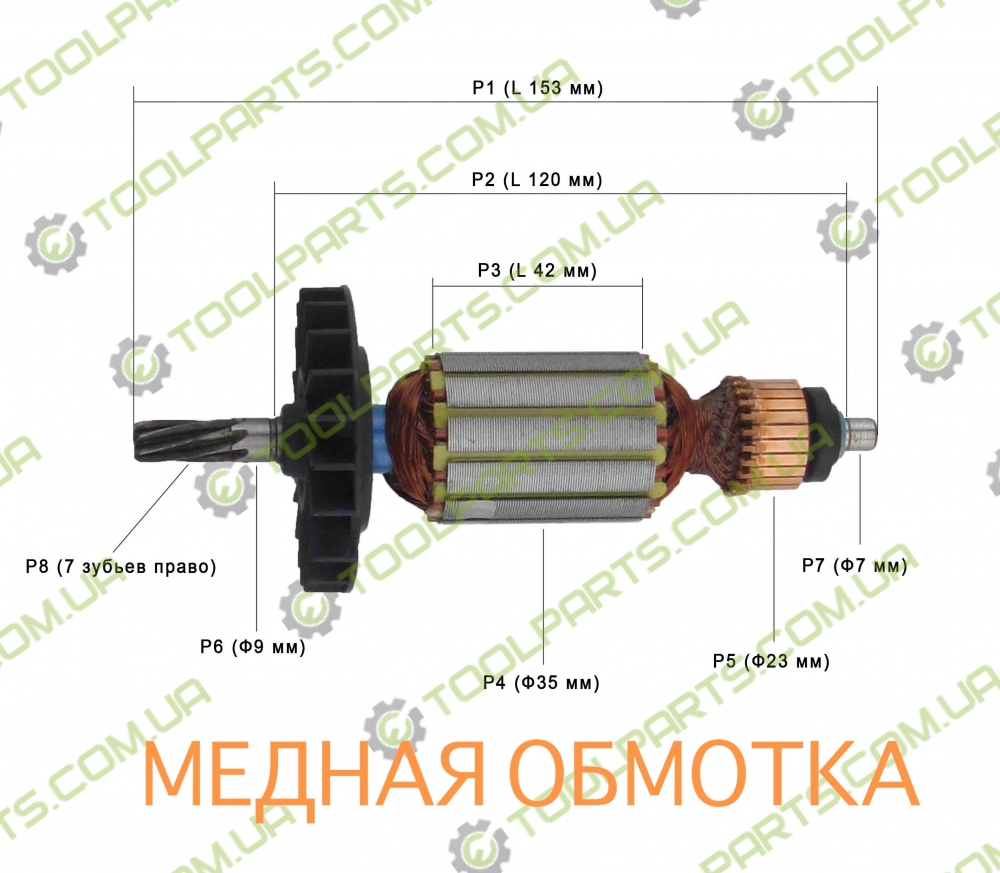

Описание : Якорь на перфоратор CRAFT CBH 1100/FORTE RH 26-9 R
Подходит на перфораторы CRAFT CBH 1100,FORTE RH 26-9 R,Intertool DT-0180,ВИТЯЗЬ ПЭ-1100,ГРАНИТ ПП-1100,ЭНЕРГОМАШ ЭП-1200
Якорь перфоратора – важный элемент двигателя. Он вращается внутри статора и запускает редуктор. Он состоит из коллекторного узла, намотки якоря, железа, пары подшипников, вентилятора и вала. Коллектор формируют медные пластинки с припаянными проводками обмотки (ламелями). Их количество отличается с учетом оборотности и пазов шагоукладки.
Для начала нужно точно убедиться в том, что якорь перфоратора сломан. Открутите болты, которые крепят редуктор к каркасу перфоратора. Достаньте угольные щетки. Теперь уже можно рассмотреть якорь. Но его передняя часть все еще прикреплена к редуктору. Естественно, его придется разобрать. Для этого необходимо открутить болты на фланце и разъединить зубчатые колеса. Меньшая из них прикреплена к валу якоря. Она закреплена стопорным кольцом, шлицом, шпонкой или же приварена. Как только извлечете шестерню, аккуратно выбейте якорь из подшипника или высвободите сам подшипник. Если якорь перфоратора сломан, будут присутствовать нагар, спайки и другие дефекты.
Конечно, поломка перфоратора - дело неприятное. В данном случае предлагается 2 варианта решения проблемы (если причина поломки действительно якорь): первый – покупка нового, второй – перемотка. Правда, второй вариант трудоемкий и достаточно дорогой. Да и многие сервисные центры не оказывают таких услуг. Они рекомендуют заменить изношенный якорь новым. И к их советам стоит прислушаться. Да и купить лучше сразу несколько новых якорей, чтобы в нужный момент провести замену.
Перед заказом новой детали нужно измерить несколько параметров:
- диаметр обмотки и коллектора;
- пространство между подшипниками;
- диаметр их посадки;
- общая длина.
Также нужно обратить внимание на количество зубьев и куда они направлены.
